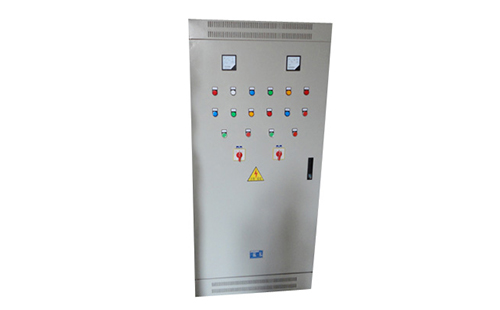

變頻水泵控制柜系統通過測得的管網壓力和變頻系統內置的PID調節器調節輸出頻率，進而實現管網恒壓供水。變頻器的頻率超限信號（通常用作管網的限壓信號）可以及時通知PLC切換變頻泵。為防止水錘現象的發生，水泵的開關將連接其出口閥。水錘是當突然斷電或閥門關閉過快時，由于壓力水流的慣性，產生水沖擊波，就像錘擊一樣，故稱為水錘。水流沖擊波產生的力有時會非常大，這會損壞閥門和泵。

水錘現象的解決方法：①采用變頻控制，適當控制減速時間。應該控制電機停止時間，也就是讓電機軟停?、谠谒贸隹谔幇惭b緩閉止回閥。

變頻水泵控制柜的工作原理如下：

智能變頻恒壓供水節能控制柜，變頻供水節能控制柜假設整個系統由四臺泵、一臺變頻器、一臺PLC和PID（PLC是專為工業應用而設計的數字化設計）環境用于算術運算的電子設備。它使用可以編程的存儲器來存儲執行邏輯運算、順序運算、計時、計數和算術運算的指令，并可以通過數字或模擬輸入和輸出，控制各種類型的機械PLC及其相關外圍設備應按照易于與工業控制系統組成一個整體，易于擴展其功能的原則進行設計。

英文：PIDregulator當前工業自動化水平已成為衡量每條線工業現代化水平的重要標志，同時，控制理論的發展也經歷了經典控制理論、現代控制理論和智能控制理論三個階段。智能控制的典型例子是模糊全自動洗衣機。自動控制系統可分為三個階段。開環控制系統和閉環控制系統。

控制系統包括控制器、傳感器、變送器、執行器、輸入和輸出接口。控制器的輸出通過輸出接口和執行器加入被控系統；控制量通過傳感器和變送器通過輸入接口傳送到控制器。

變頻水泵控制柜特點：根據水池（水箱）內的水位自動控制電磁閥（或電動閥）的開閉，控制水箱（水箱）進水，使水池（水箱）自動保持水量供用戶使用的水。

變頻水泵控制柜選型說明：變頻水泵控制柜主要由變頻控制箱、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

變頻水泵控制柜系統選型原則

1、水泵揚程應大于實際供水高度。

2、泵的總流量應大于實際供水量。

3、變頻水泵控制柜的選擇：用戶可以根據供水量和供水高度確定水泵的型號和數量，然后選擇控制柜。
